柵型ガード PED/HR

工場や物流倉内で歩行者を守る衝撃吸収樹脂製柵型ガード
人と車両の隔離に最適な3バータイプのガード柵です。
高さのある柵でエリアを分離することで、負傷事故発生を防止。衝撃吸収素材が接触時のリスクを軽減します。設備備品はみ出し防止用の柵としても利用可能。明確なエリア分離で、作業効率向上につながります。
連結が可能なため様々なレイアウトに対応可能。扉パーツオプションもご利用いただけます。
支柱間の柵部分にも特別樹脂製を用いて衝撃吸収を高めた「PED」、柵部分に塩化ビニールを用いて価格を抑えた「HR」のモデルをご用意しています。

メーカー MPM PLASTIC PROFILES
メーカー型番 PED/HR
この製品についてお問い合わせ

MPM樹脂製ガード材の特長

MPM社製ガードレールシリーズの最大の特長は“樹脂製”である点です。
国内で普及している鉄・ステンレス製ガード材に比べ、衝撃に強く耐久性に優れています。
この材質の違いにより、鉄製ガード材と比べるとMPM樹脂製ガード材のイニシャルコストは高くなりますが、修理・交換費用等を考えると、長期的なコストダウンが可能です。

3つのポイント

  • 衝撃吸収するチカラにより、床(アンカー部分)にかかる負荷を軽減
  • 衝撃を受けた際、弾力性により“たわむ”ことで元の形状に戻ります
  • 塗装はげやサビの発生がありません

品質向上への取り組み

MPMガードレール取得認証

  • 原材料の環境問題対応済み
    PoHS指令・2002/95/CEに準拠
  • 食品工業向け許認可の原材料
    食品接触プラスチック材料及び物品に関する改正EU指令 2004/19/ECに準拠
  • 難燃素材を使用
    UL94規格 V-0 に適合
  • 衝撃性能の実証
    TUV SUD

    世界的に高い権威と信頼のある第三者試験認証機関 TUV SUD(テュフズード)の
    衝撃性能試験において実証

支柱厚について

柵型ガードPED/HRの支柱は、ハンドリフト衝突の衝撃を想定した強度の90mm厚と、フォークリフト衝突の衝撃を想定した強度の150mm厚の2種類をラインナップしています。

支柱厚について イメージ
  • 対ハンドリフト用

    対ハンドリフト用
    支柱厚90mm

  • 対フォークリフト用

    対フォークリフト用
    支柱厚150mm

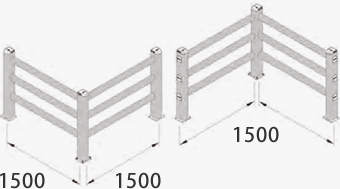

コーナー用柵型ガードについて

コーナー用柵型ガードは、コーナー外側の衝撃を想定したアウトコーナーと、内側からの衝撃を想定したインコーナーのセッティングが可能です。

アウトコーナー(CE)

左(SX)右(DX)
EXTERNAL SX(CE SX) EXTERNAL DX(CE DX)

インコーナー(CI)

左(SX)右(DX)
EXTERNAL SX(CE SX) EXTERNAL DX(CE DX)
CE DX-SX CI DX-SX

スペック

柵型ガード PED(連結型)

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番支柱厚高さ支柱間隔支柱高寸法図
対ハンドリフト用 PED 90
1500X1150
MODULAR
90mm 1100mm 1500mm 1150mm PED 90 1500X1150 MODULAR 寸法図
対フォークリフト用 PED 150
2000X1150
MODULAR
150mm 1100mm 2000mm 1150mm PED 150 2000X1150 MODULAR 寸法図

柵型ガード PED(コーナー・3段)

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番支柱厚高さ支柱間隔支柱高寸法図
対ハンドリフト用 PED 90
1500X1150
CORNER
90mm 1100mm 1500mm 1150mm PED 90 1500X1150 CORNER 寸法図
対フォークリフト用 PED 150
2000X1150
CORNER
150mm 1100mm 2000mm 1150mm PED 150 2000X1150 CORNER 寸法図

柵型ガード HR(連結型)

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番支柱厚高さ支柱間隔支柱高寸法図
対ハンドリフト用 HR 90
1500X1150
MODULAR
90mm 1100mm 1500mm 1150mm HR 90 1500X1150 MODULAR 寸法図

柵型ガード HR(コーナー・3段)

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番支柱厚高さ支柱間隔支柱高寸法図
対ハンドリフト用 HR 90
1500X1150
MODULAR
90mm 1100mm 1500mm 1150mm HR 90 1500X1150 MODULAR 寸法図

柵型ガード PED用オプション

対ハンドリフト用扉 DP(柵型 PED 90mm用)

名称寸法図
片開き扉 ONE WAY
片開き扉 ONE WAY
600~1000mm 片開き扉 ONE WAY 寸法図
スイング扉 SWING
スイング扉 SWING
600~1000mm スイング扉 SWING 寸法図
両開きスイング扉
SWING DOUBLE
両開きスイング扉 SWING DOUBLE
600~1000mm 両開きスイング扉 SWING DOUBLE 寸法図

対フォークリフト用扉 DP(柵型 PED 150mm用)

名称寸法図
片開き扉 ONE WAY
片開き扉 ONE WAY
600~1000mm 片開き扉 ONE WAY 寸法図
スイング扉 SWING
スイング扉 SWING
600~1000mm スイング扉 SWING 寸法図
両開きスイング扉
SWING DOUBLE
両開きスイング扉 SWING DOUBLE
600~1000mm 両開きスイング扉 SWING DOUBLE 寸法図

対ハンドリフト用リフト扉 LIFT GATE(柵型 PED 90mm用)

名称寸法図
リフト扉
LIFT GATE 90
リフト扉 LIFT GATE 90
1050~1600mm リフト扉 LIFT GATE 90 寸法図
両開きリフト扉
LIFT GATE 90 DOUBLE
両開きリフト扉 LIFT GATE 90 DOUBLE
2100~3200mm 両開きリフト扉 LIFT GATE 90 DOUBLE 寸法図

対フォークリフト用リフト扉 LIFT GATE(柵型 PED 150mm用)

名称寸法図
リフト扉
LIFT GATE 150
リフト扉 LIFT GATE 150
1100~2000mm リフト扉 LIFT GATE 150 寸法図
両開きリフト扉
LIFT GATE 150 DOUBLE
両開きリフト扉 LIFT GATE 150 DOUBLE
2200~4000mm 両開きリフト扉 LIFT GATE 150 DOUBLE 寸法図

対ハンドリフト用補強桟付き柵型ガード REF(連結型・補強桟付 PED90)

表が画面からはみ出している部分は横スクロールでご覧いただけます。

名称高さ支柱間隔支柱高寸法図
PED 90 REF MODULAR
PED 90 REF MODULAR
1100mm 2000mm 1150mm PED 90 REF MODULAR 寸法図
