ガードレール GR/GRIN

工場や物流倉庫の壁を保護する衝撃吸収樹脂製ガードレール
フォークリフト、パレットトラックや台車との衝突を防止し、出入口やラック等の物損事故を防ぐガードレール。人と車両の動線区分けにも最適です。
様々なタイプから用途・設置場所に合わせてご提案します。

メーカー MPM PLASTIC PROFILES
メーカー型番 GR/GRIN
この製品についてお問い合わせ

MPM樹脂製ガード材の特長

MPM社製ガードレールシリーズの最大の特長は“樹脂製”である点です。
国内で普及している鉄・ステンレス製ガード材に比べ、衝撃に強く耐久性に優れています。
この材質の違いにより、鉄製ガード材と比べるとMPM樹脂製ガード材のイニシャルコストは高くなりますが、修理・交換費用等を考えると、長期的なコストダウンが可能です。

3つのポイント

  • 衝撃吸収するチカラにより、床(アンカー部分)にかかる負荷を軽減
  • 衝撃を受けた際、弾力性により“たわむ”ことで元の形状に戻ります
  • 塗装はげやサビの発生がありません

品質向上への取り組み

MPMガードレール取得認証

  • 原材料の環境問題対応済み
    PoHS指令・2002/95/CEに準拠
  • 食品工業向け許認可の原材料
    食品接触プラスチック材料及び物品に関する改正EU指令 2004/19/ECに準拠
  • 難燃素材を使用
    UL94規格 V-0 に適合
  • 衝撃性能の実証
    TUV SUD

    世界的に高い権威と信頼のある第三者試験認証機関 TUV SUD(テュフズード)の
    衝撃性能試験において実証

レール厚について

ガードレール GR/GRINのレールは、ハンドリフト衝突の衝撃を想定した強度の90mm厚と、フォークリフト衝突の衝撃を想定した強度の150mm厚の2種類をラインナップしています。

レール厚について イメージ
  • 対ハンドリフト用

    対ハンドリフト用
    レール厚90mm

  • 対フォークリフト用

    対フォークリフト用
    レール厚150mm

スペック

ガードレール GR(標準型・1段)

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番レール厚高さ寸法図
対ハンドリフト用 GR 90 500 90mm 140mm 500mm GR 90 500 寸法図
対ハンドリフト用 GR 90 750 90mm 140mm 750mm GR 90 750 寸法図

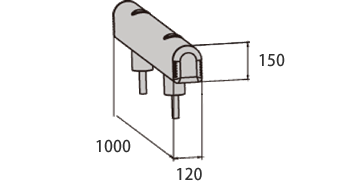

対ハンドリフト用 GR 90 1000 90mm 140mm 1000mm GR 90 1000 寸法図
対ハンドリフト用 GR 90 1500 90mm 140mm 1500mm GR 90 1500 寸法図
対フォークリフト用 GR 150 500 150mm 200mm 500mm GR 150 500 寸法図
対フォークリフト用 GR 150 750 150mm 200mm 750mm GR 150 750 寸法図
対フォークリフト用 GR 150 1000 150mm 200mm 1000mm GR 150 1000 寸法図
対フォークリフト用 GR 150 1500 150mm 200mm 1500mm GR 150 1500 寸法図
対ハンドリフト用 GR 90 2000 90mm 140mm 2000mm GR 90 2000 寸法図
対ハンドリフト用 GR 90 3000 90mm 140mm 3000mm GR 90 3000 寸法図
対ハンドリフト用 GR 90 4000 90mm 140mm 4000mm GR 90 4000 寸法図
対フォークリフト用 GR 150 2000 150mm 200mm 2000mm GR 150 2000 寸法図
対フォークリフト用 GR 150 3000 150mm 200mm 3000mm GR 150 3000 寸法図
対フォークリフト用 GR 150 4000 150mm 200mm 4000mm GR 150 4000 寸法図

ガードレール GR(連結型・1段)

レール

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番レール厚高さ寸法図
対ハンドリフト用 GRIN 90 1500 90mm 90mm 1490mm GRIN 90 1500 寸法図
対フォークリフト用 GRIN 150 2000 150mm 150mm 1988mm GRIN 150 2000 寸法図

連結部

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番レール厚高さ寸法図
対ハンドリフト用 GRINCO 90 90mm 140mm GRINT 90 寸法図
対フォークリフト用 GRINCO 150 150mm 200mm GRINT 150 寸法図

エンド

表が画面からはみ出している部分は横スクロールでご覧いただけます。

型番レール厚高さ寸法図
対ハンドリフト用 GRINT 90 90mm 90mm 175mm GRINCO 90 寸法図
対フォークリフト用 GRINT 150 150mm 150mm 175mm GRINCO 150 寸法図
